Y430C TNC 放電加工機

Name: Y430C TNC 放電加工機
SKU: 69

TNC 放電加工機

探索億曜的Y430C TNC兩件式傳統單軸電腦控制放電加工機，這款機器特別設計用於各種材料的精密加工。它配備了豐富的放電參數和預留量設定，並具備與CNC EDM相同的程式編輯器。此工具機適用於多種工業應用，可有效保證加工品質與生產效率，滿足廣泛的製造需求。

加入詢問單 (0) 檔案下載-NC-Y-Series-202404

機械規格

項　目	單位	Y540-TNC	Y430-TNC	Y430A**-TNC	Y430C*-TNC	Y320C*-TNC
加工槽內部尺寸	W x D x H (mm)	1200 x 700 x 430	1000 x 600 x 400	1000 x 600 x 400	1000 x 600 x 400	880 x 500 x 320
最大工件尺寸	W x D x H (mm)	960 x 560 x 380	800 x 500 x 350	800 x 500 x 350	800 x 500 x 350	650 x 350 x 270
最大工件重量	kg	1000	600	600	600	400
最大電極重量	kg	120	100	100	100	100
X、Y、Z軸行程	mm	500 x 400 x 250	400 x 300 x 200	400 x 300 x 200	400 x 300 x 200	300 x 225 x 200
Z軸後機頭馬達行程	mm	200	200	200	200	200
工作台尺寸	W x D (mm)	900 x 650	800 x 450	800 x 450	800 x 450	600 x 300
電極夾頭板與工作台的距離	mm	350 ~ 800	290 ~ 690	290 ~ 690	290 ~ 690	210 ~ 610
機械體積	W x D x H (mm)	1660 x 1650x2270	1370 x 1410x2120	1750 x 1960x2220	1540x1700x2200	1400 x 1320x2100
電子箱體積	W x D x H (mm)	1020x880x1960
機械重量	kg	2070	1665	2200	1800	1205
電子箱重量	kg	365kg(35A) / 390kg(50A) / 420kg(70A) / 470kg(105A)
可選用電源容量	type	35A(4KVA) / 50A(5.5KVA) / 70A(8KVA) / 105A(12KVA)
油箱容量	L	500	400	400	400	200
佈置面積（AXB）(CXD)	mm	(3850x2745)(3250x1945)	(3450x2650)(2850x1850)	(2950x3100)(2350x2300)	(2600x2500)(2000x1700)	(2530x2500)(1930x1400)
可設定驅動單位	μm	1	1	1	1	1
光學尺解析單位	μm	1	1	1	1	1

*C表示油箱與機械一體，電箱獨立。

**A表示三機一體。

加工槽內部尺寸係指工作台上可用之範圍。

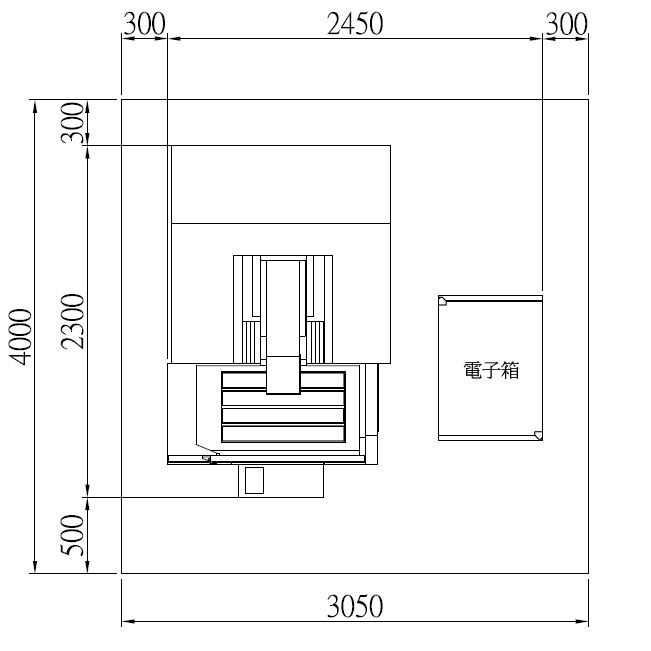

佈置面積：AXB表示（機床+預留空間），CXD表示（機床）。

本公司保留規格及數值變更之權利，若有更改時恕不另行通知，並請于訂購時確認。

標準配件：工作燈、滅火器、沖油磁座、電極夾頭、工具箱等。

項　目	TNC	ZNC
標準放電電路功能選擇	TP電晶體迴路 SL超低消耗迴路 ACC自適應控制系統	TP電晶體迴路 SL超低消耗迴路 ACC自適應控制系統
選用放電電路及控制功能	大面積迴路微細迴路碳化鎢專用迴路搖動機頭裝置	MF/GM微細迴路碳化鎢專用迴路搖動機頭裝置

請用戶調查區域電壓的穩定情況，電壓變動在超過+15%或-10%時，應特別裝設AVR，以提昇電子零件壽命。
