A430 精密放電加工機

了解 YAWJET 在精密放電加工領域的技術與產品。

CNC 放電加工機 A系列

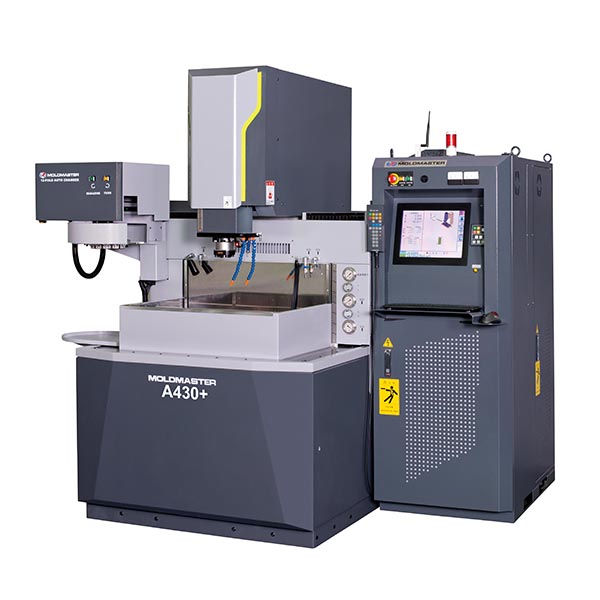

A430放電加工機

加工槽升降式放電加工機(動柱式機械結構)
特點
升降式加工槽。
新式Z軸高精密機頭。
提昇機器精度。
新電源與控制系統。
0.05%以下超低消耗迴路。
HQSP光澤加工設備 (選配)。
Windows介面 (選配)。

介紹

MOLDMASTER A-Series 具高精密、升降模式、全自動化技術，支援現代高速、無人化生產模具生產。
加入詢問單 (0) 檔案下載-CNC-A-Series-202504

機械規格


項　目 單位 A645 A540 A430
加工槽內部尺寸 W x D x H (mm) 1175x760x500 900 x 620 x 400 750 x 530 x 350
最大工件尺寸 W x D x H (mm) 1050x650x420 820 x 450 x 400 550 x 350 x 350
最大工件重量 kg 1500 800 500
最大電極重量 kg 100 120 80
X、Y、Z軸行程 mm 650×450×450 500 x 400 x 400 400 x 300 x 300
最大移動速度 mm/min X / Y / Z axis: 2000
工作台尺寸 W x D (mm) 1050×650 820 x 450 550 x 350
電極夾頭板與工作台的距離 mm 350~800 250 ~ 650 300 ~ 600
機械體積 W x D x H (mm) 3400×1650×2750 1400 x 2400 x 2400 1250 x 2100 x 2150
電子箱體積 W x D x H (mm) 650 x 1080 x 1750
機械重量 kg 4500 3065 2345
電子箱重量 kg 365kg(35A) / 390kg(50A) / 420kg(70A) / 470kg(105A)
可選用電源容量 type  35A(4KVA) / 50A(5.5KVA) / 70A(8KVA) / 105A(12KVA)
油箱容量 l 1000 800 600
佈置面積 (AxB) (CxD) mm (3000×4200)(2400×3400) (2650 x 3200) (2050 x 2400) (2500 x 3000) (2170 x 2300)
可設定驅動單位 μm 1 1 1
光學尺解析單位 μm 1 1 1

加工槽內部尺寸係指工作台上可用之範圍。
佈置面積：A x B：(機台＋預留空間)，C x D：(機台)。
本公司保留規格及數值變更之權利，若有更改時恕不另行通知，並請於訂購時確認。
標準配備：滅火器x1組、專業電極頭x1組、光學尺(X.Y.Z三軸)x1組 、工具箱x1組、噴油磁座x1組、油液過濾網x2個、工作燈x1支、冷卻裝置x1組。


選用配備


項目 單位 A645+ A540+ A430+
電極夾具系統 3R (MACRO), EROWA (ITS)
線性刀庫* 最大電極數目 pcs 4 / 5 / 6 4 / 5 4
最大電極承載重量 kg 5
最大電極承載總重量 kg 15（幾何對稱）
直徑 / 長度 mm 65 / 120
旋轉刀庫* 最大電極數目 pcs 12 / 16 / 20
最大電極承載重量 kg 4
直徑 / 長度 mm 65 / 120
C軸 結構   內藏式
解析能力 deg 0.001
旋轉速度 rpm MOLDMASTER(0~14),3R (0~14), EROWA (0~14)
最大電極承載重量 kg 25
最大電極慣性矩 kgcm2 75
介電質油液的噴 / 吸選擇數 4 / 1
可程式噴油口 O
介電質油液冷卻器 O
穩壓器(AVR)** O
操作系統 DOS / WINDOWS (Touch panel)
石墨專用放電迴路 (MD9) O
大面積專用放電迴路 (MD8) O
碳化鎢專用放電迴路 (MD7) O
微細 / 鏡面加工放電迴路 (MD4/6) O
銅對鋼低消耗放電迴路 (MD3) O
高速光澤加工系統(HQSP)*** A645S+ A540S+ A430S+

為配合線性和旋轉自動刀庫的運作，未購買C軸者，必須購買3R或EROWA自動夾頭。
請用戶調查區域電壓的穩定情況，電壓變動在超過+15%或-10%時，應特別裝設AVR，以提昇電子零件壽命。
HQSP加工面積和粗糙度關係 50Ø (Ra 0.15μm), 400c㎡ (Ra 0.25μm)


定位功能


NA: Not available不提供  O: Available提供
定位功能 C21-B C21-A Windows
電極/工件校準 O O O
公制/英制轉換 O O O
多個工件座標系 O O O
內/外徑量測 O O O
碰邊、孔/槽心、柱/板心量測 O O O
參考球量測、電極偏心補償 O O O
火花校模 O O O
快速停止 O O O
手動ATC O O O
多軸同動移位 O O O


加工循環功能


NA: Not available不提供  O: Available提供
加工機能 C21-B C21-A Windows
直浸加工 (G111) O O O
平面擴孔加工 (G121) O O O
半桶狀擴孔加工 (G123) O O O
三度自由擴孔加工 (G131) O O O
3D螺旋攻孔加工 (G133) O O O
3D金字塔擴孔加工 (G135) O O O
半球面螺旋加工 (G153) O O O
多角加工 (G161) O O O
順／逆螺紋加工 (G171) NA O O
象限上下組合式平動加工 (G181) O O O
線／陣列格多孔定位 (G200) O O O
圓弧／圓多孔定位 (G210) O O O
原路徑退回 (G400) O O O
參考平面退回 (G401) O O O
直線運動 (G00) O O O
2D軌跡加工 (G01, G02, G03) O O O
3D軌跡加工 (G01, G02, G03) O O O
C軸定位功能 (G00 + C) O O O
轉寫加工 (G01 + C) O O O
圓弧軌跡及C軸線性同動加工 (G02 / G03 + C) O O O
暫停 (G04) O O O
工件平面選擇 (G17, G18, G19) O O O
機械參考點回歸 (G28, G29) O O O
工作座標系 (G54 ~ G61) O O O
工作零點設定 (G92) O O O
多孔加工   O O O
電極補償加工 (H碼) O O O
各種輔助加工機能 (M碼) O O O
均勻拋光時間控制機能 (Q碼) O O O
